مشروع إنارة شارع شنغهاي العمود العالي يوضح كيفتقنية PLC (تقنية الاتصال عبر خطوط الطاقة)يمكنها ترقية الإضاءة الحضرية التقليدية إلى نظام ذكي بالكامل ومدار عن بعد. من خلال استخدام خطوط الكهرباء الحالية لنقل البيانات، يحقق المشروعالاتصال المستقر لمسافات طويلة، تركيب مبسط، وتحكم في الوقت الحقيقي—حتى في البيئات الخارجية المعقدة.
تسلط هذه الحالة الضوء على كيف أن إضاءة PLC الذكية تحسن الكفاءة التشغيلية، وتقلل من استهلاك الطاقة، وتعزز الموثوقية عبر البنية التحتية واسعة النطاق.
نظرة عامة على المشروع

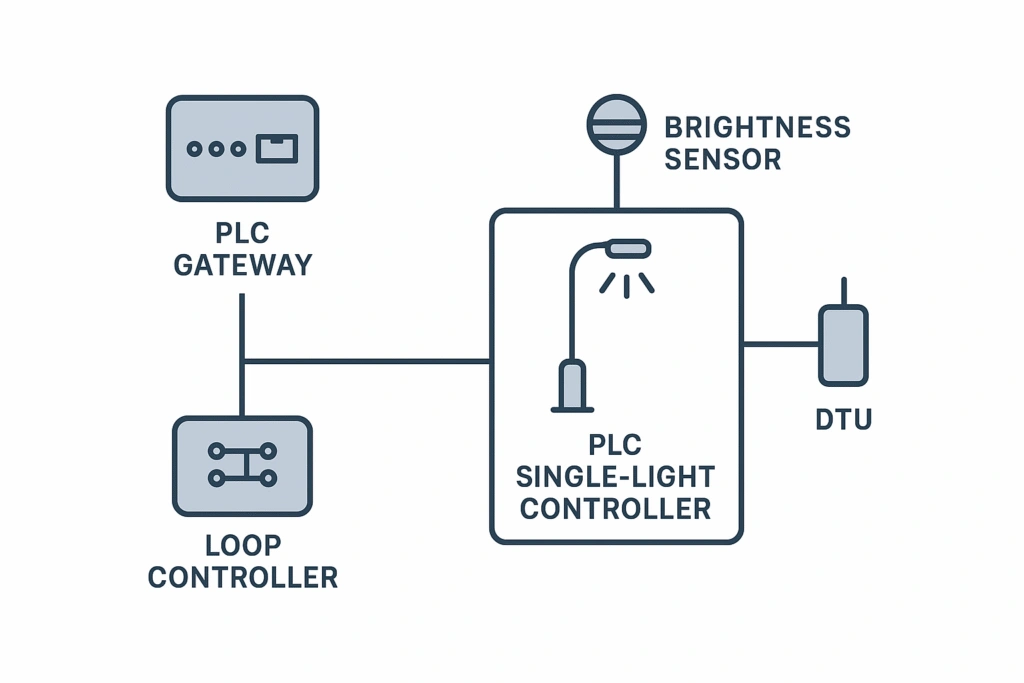

يطبق المشروع حل الإضاءة الخارجية الكامل من PLC لتحديث عدة أعمدة إنارة شوارع عالية في شنغهاي. يدمج النظام الأجهزة التالية:
- بوابة PLC
- وحدة تحكم PLC ذات ضوء واحد
- وحدة تحكم الحلقة
- حساس السطوع
- وحدة نقل البيانات (DTU)
معا، تشكل هذه المكونات شبكة إضاءة PLC مستقرة وذكية قادرة على مراقبة والتحكم في كل مصباح عمودي بشكل فردي عبر تطبيق الهاتف المحمول أو منصة السحابة.
الميزات الرئيسية لنظام الإضاءة الذكية PLC
1. تطبيق الجوال والتحكم عن بعد على منصة السحابة
يوفر النظام إدارة كاملة للإضاءة في الوقت الحقيقي من خلال تطبيق للهواتف المحمولة، بما في ذلك:
- تحكم إضاءة وإيقاف
- تعتيم ناعم
- التحكم الفردي أو الجماعي
- مراقبة الأعطال والحالة
- جدولة توفير الطاقة
يتم تسليم جميع الأوامر عبر الاتصال عبر خط الطاقة، مما يضمن تنفيذا سريعا وموثوقا.
2. بوابة PLC – جسر الاتصالات الأساسية
البوابة PLCتعمل كمركز مركزي بين شبكة إضاءة PLC ومنصة السحابة. إنه يمكن:
- الاتصال البياني عبر PLC ثنائي الاتجاه
- التكوين والمراقبة عن بعد
- الاتصال السحابي وتطبيقات الجوال
- تكامل سلس مع DTU لرفع البيانات
هذا يضمن التشغيل المستقر حتى عبر عدد كبير من الأضواء عالية الأقطاب.
3. وحدة تحكم PLC ذات ضوء واحد – تحكم ذكي لكل قطب
كل عمود إنارة شارع عالي العمود مزودة بوحدة تحكم PLC ذات ضوء واحد، بشرط:
- التعتيم المستقل
- تقارير الطاقة والحالة في الوقت الحقيقي
- اكتشاف الأعطال
- الاستجابة الدقيقة لأوامر PLC
يتيح ذلك للمشغلين إدارة كل عمود بشكل فردي لتحقيق أقصى كفاءة في الإضاءة.
4. وحدة تحكم الحلقة – إدارة مستوى الدائرة
الوحدة تحكم الحلقةيراقب ويتحكم في دوائر الإضاءة، ويقدم:
- تبديل الدوائر
- مراقبة حالة الطاقة
- إنذارات الأعطال
- تفرع إشارة PLC المستقرة
هذا يعزز موثوقية شبكة الإضاءة بأكملها.
5. حساس السطوع – ضبط تلقائي لمستوى الضوء
Aحساس السطوعيتم تركيبه لاكتشاف ظروف الإضاءة المحيطة.
يسمح للنظام ب:
- ضبط السطوع تلقائيا
- تقليل استهلاك الطاقة
- تشغيل مشاهد الإضاءة بناء على البيئة
- تعزيز السلامة أثناء ظروف الإضاءة المنخفضة
6. وحدة نقل البيانات (DTU) – اتصال سحابي مستقر
الDTUيضمن نقل جميع بيانات النظام إلى منصة السحابة بموثوقية عالية.
يدعم:
- المراقبة عن بعد
- تسجيل البيانات
- الإبلاغ عن الأعطال في الوقت الحقيقي
- التكوين عبر الهواء
توفر DTU + PLC عمودا قويا لتطبيقات إضاءة المدن الذكية.
