Communication par ligne électrique (PLC)la technologie permet une transmission fiable des données sur les infrastructures électriques existantes. L’une des considérations de conception les plus importantes dans les systèmes d’éclairage intelligent à base de PLC estDistance de communication.
Comprendre la distance maximale de communication des PLC aide les ingénieurs à concevoir des réseaux d’éclairage fiables, optimiser la disposition des infrastructures et éviter les problèmes de perte de signal.
Ce guide explique lePlage de communication typique des PLC, les facteurs affectant la distance, et les méthodes éprouvées pour étendre la fiabilité des communications.
Qu’est-ce que la distance de communication des PLC ?
La distance de communication des PLC fait référence à la longueur physique maximale que les signaux de communication peuvent parcourir à travers les lignes électriques tout en maintenant une transmission fiable des données.
Contrairement aux systèmes sans fil, la communication par PLC dépend de la qualité du câblage électrique, de la topologie du réseau et des conditions environnementales.
Les distances typiques des PLC varient selon le type de technologie et l’environnement d’installation.

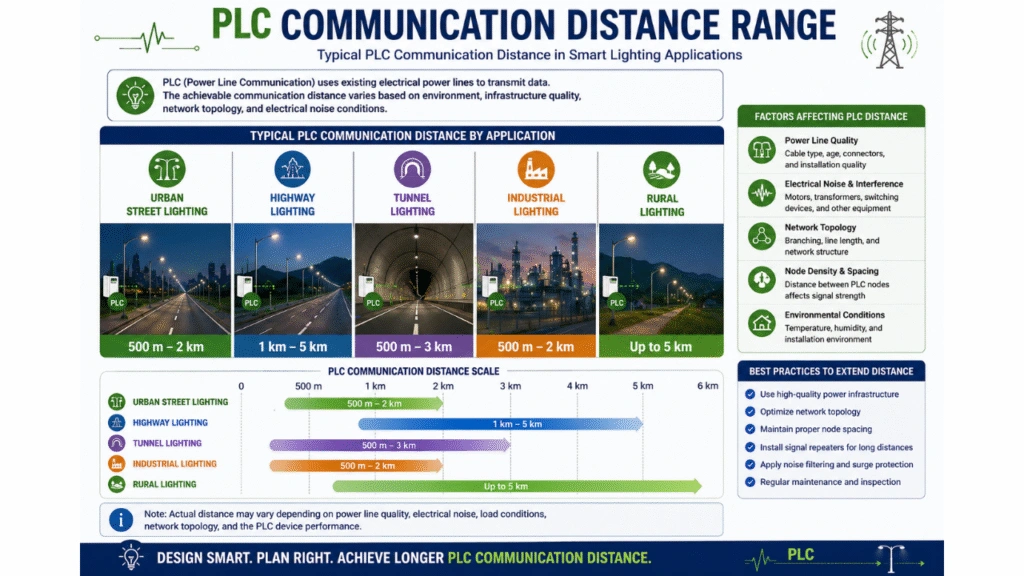

Plage typique de distance de communication des PLC
La plage de communication des PLC atteignable dépend de la configuration du système et de l’environnement.
Plages de distance courantes des API
| Environnement | Distance typique |
|---|---|
| Éclairage public urbain | 500 m – 2 km |
| Éclairage routier | 1 km – 5 km |
| Éclairage en tunnel | 500 m – 3 km |
| Éclairage industriel | 500 m – 2 km |
| Éclairage rural | Jusqu’à 5 km |
Ces plages représentent des valeurs typiques dans des conditions d’installation standard.
Facteurs qui influencent la distance de communication des API
Plusieurs facteurs techniques et environnementaux influencent la performance des communications des PLC.
Qualité des lignes électriques
L’état de l’infrastructure électrique joue un rôle majeur dans la transmission du signal des PLC.
Parmi les considérations importantes figurent :
- Type de câble
- Vieillissement de la lignée
- Qualité des connecteurs
- Bruit électrique
Une mauvaise qualité du câblage réduit considérablement la distance de communication.

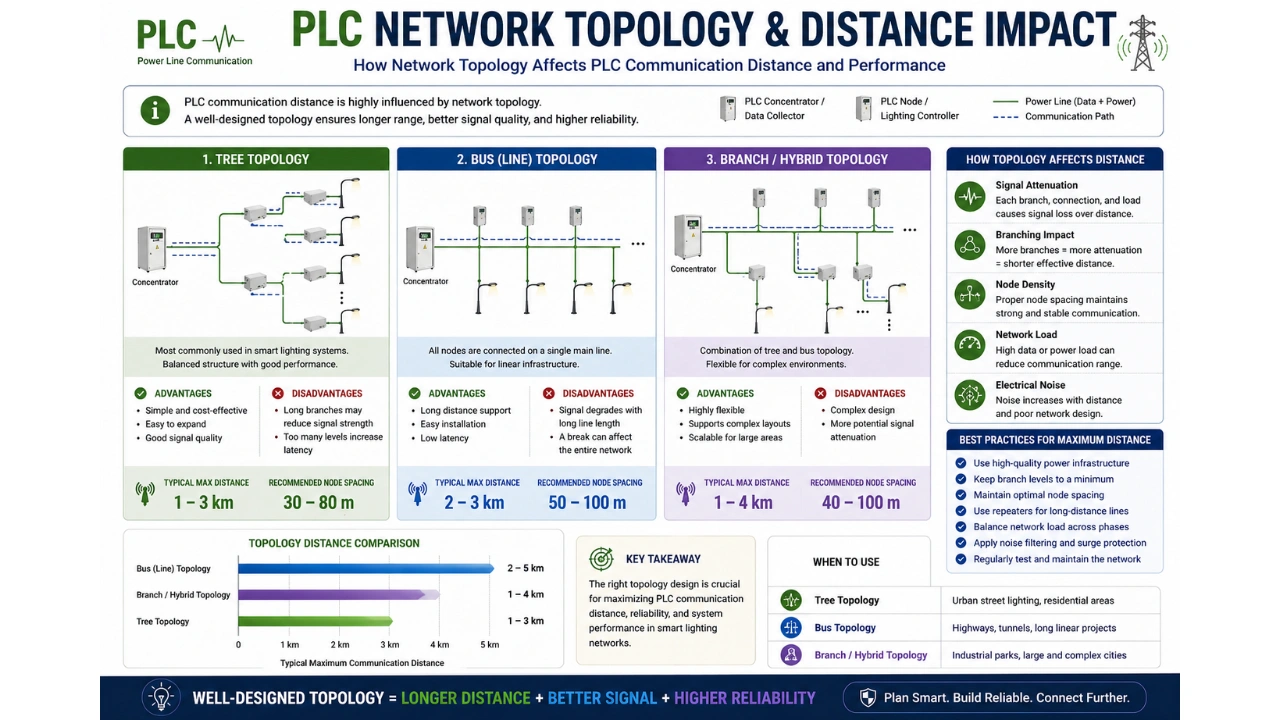

Conception de topologie réseau
La disposition du réseau PLC influence la propagation du signal.
Topologies courantes des PLC :
- Topologie des arbres
- Topologie du bus
- Topologie des branches
Un branchement excessif peut réduire l’efficacité de la communication.
Bruit électrique et interférences
Les équipements électriques génèrent du bruit qui affecte les signaux des PLC.
Sources d’interférence typiques :
- Machines industrielles
- Moteurs
- Transformateurs
- Alimentations électriques à découpage
Le filtrage du bruit améliore la fiabilité des communications.
Distance entre les nœuds
L’espacement entre les nœuds PLC impacte la force du signal.
Espacement recommandé des nœuds :
- 30 m – 100 m typique
- Cela dépend de la capacité de l’appareil
Un espacement trop important peut réduire la stabilité du signal.
Conditions environnementales
Les facteurs environnementaux influencent également la communication.
Exemples :
- Variations de température
- Humidité
- Exposition extérieure
- Installation souterraine
Les environnements hostiles nécessitent des considérations de conception supplémentaires.
Comment augmenter la distance de communication des PLC
Plusieurs stratégies éprouvées améliorent la portée de communication des PLC.
Utiliser une infrastructure électrique de haute qualité
Un câblage électrique stable améliore l’intégrité du signal.
Pratiques recommandées :
- Utilisez des câbles certifiés
- Maintenir une mise à la terre adéquate
- Remplacer le vieux câblage
Optimiser la topologie du réseau
Une disposition efficace améliore les performances.
Meilleures pratiques :
- Réduire les branches inutiles
- Maintenir la charge réseau équilibrée
- Utiliser la conception de topologie structurée
Installer des répéteurs de signal
Les répéteurs PLC étendent la couverture de communication.
Avantages :
- Augmenter la distance maximale
- Améliorer la fiabilité du signal
- Améliorer la scalabilité du réseau
Les répéteurs sont largement utilisés dans les installations longue distance.
Appliquer des techniques de filtrage du bruit
Le filtrage du bruit améliore la qualité de la communication.
Solutions courantes :
- Filtres de ligne
- Transformateurs d’isolement
- Protection contre les surtensions
Ces méthodes réduisent la distorsion du signal.
Exemples réels de distance des PLC
Comprendre les cas de déploiement réels aide à estimer la performance.
Exemple d’éclairage public
Configuration typique :
- Concentrateur PLC installé dans l’armoire de contrôle
- Nœuds d’éclairage répartis le long de la chaussée
- Distance moyenne entre les nœuds : 50 m
Distance typique : 1 km – 3 km
Exemple d’éclairage de tunnel
Configuration typique :
- Des nœuds PLC installés le long de la paroi du tunnel
- Contrôleur central à l’entrée du tunnel
Distance typique : 500 m – 2 km
Exemple d’éclairage industriel
Configuration typique :
- Réseau PLC installé dans les zones d’usine
Distance typique : 500 m – 2 km
Comparaison des distances entre PLC et sans fil
La distance de communication des PLC diffère considérablement de celle des technologies sans fil.
| Technologie | Distance typique |
|---|---|
| PLC | Jusqu’à 5 km |
| LoRaWAN | Jusqu’à 15 km |
| NB-IoT | Couverture étendue |
| Maillage sans fil | Dépendante du nœud à nœud |
Lorsque la longue distance des PLC est critique
La communication interurbaine avec PLC est particulièrement importante dans :
- Systèmes d’éclairage routier
- Réseaux d’éclairage de tunnels
- Parcs industriels
- Infrastructures à grande échelle
- Systèmes d’éclairage urbain intelligent
Ces applications nécessitent une communication stable à longue portée.
Tendances futures de la distance de communication des PLC
Les technologies modernes des PLC continuent d’améliorer les performances à distance. Les systèmes d’éclairage modernes s’alignent de plus en plus avecÉclairage intelligent TALQNormes d’interopérabilité pour la gestion centralisée.
Les tendances émergentes incluent :
- Techniques avancées de modulation
- Traitement adaptatif du signal
- Réseaux hybrides PLC et sans fil
- Optimisation des réseaux basée sur l’IA
Ces technologies améliorent la fiabilité et la scalabilité.
