신뢰할 수 있는 설계 전력선 통신(PLC) 네트워크는 단순히 케이블 길이를 아는 것 이상을 요구합니다. 통신 거리는 케이블 품질, 전기 잡음, 네트워크 토폴로지, 변압기, 분기, 연결된 장치에 따라 달라집니다.
이 가이드는 실용적인 내용을 소개합니다 PLC 통신 거리 계산기 이는 엔지니어들이 배치 전에 달성 가능한 통신 범위를 추정하는 데 도움을 줍니다. 모든 설치는 현장 검증이 필요하지만, 이 계산기는 스마트 조명, 산업 자동화, EV 충전, 스마트 시티 PLC 프로젝트 계획에 훌륭한 출발점을 제공합니다.
PLC 통신 거리를 케이블 길이만으로 측정할 수 없는 이유
이더넷과 달리, PLC 신호는 데이터 전송을 위해 설계된 것이 아닌 전기 배선을 통해 전달됩니다.
거리가 멀어질수록 신호 품질이 저하되는 여러 요인이 있습니다:
- 케이블 저항
- 신호 감쇠
- 분기 회로
- 전기 간섭
- 트랜스포머
- 스위칭 전원 공급 장치
- LED 드라이버
- 모터
- 가변 주파수 드라이브(VFD)
- 조화 왜곡
이 때문에 한 설치에서는 1km 케이블이 완벽하게 통신할 수 있지만, 다른 300m 설치에서는 불안정한 통신이 발생할 수 있습니다.

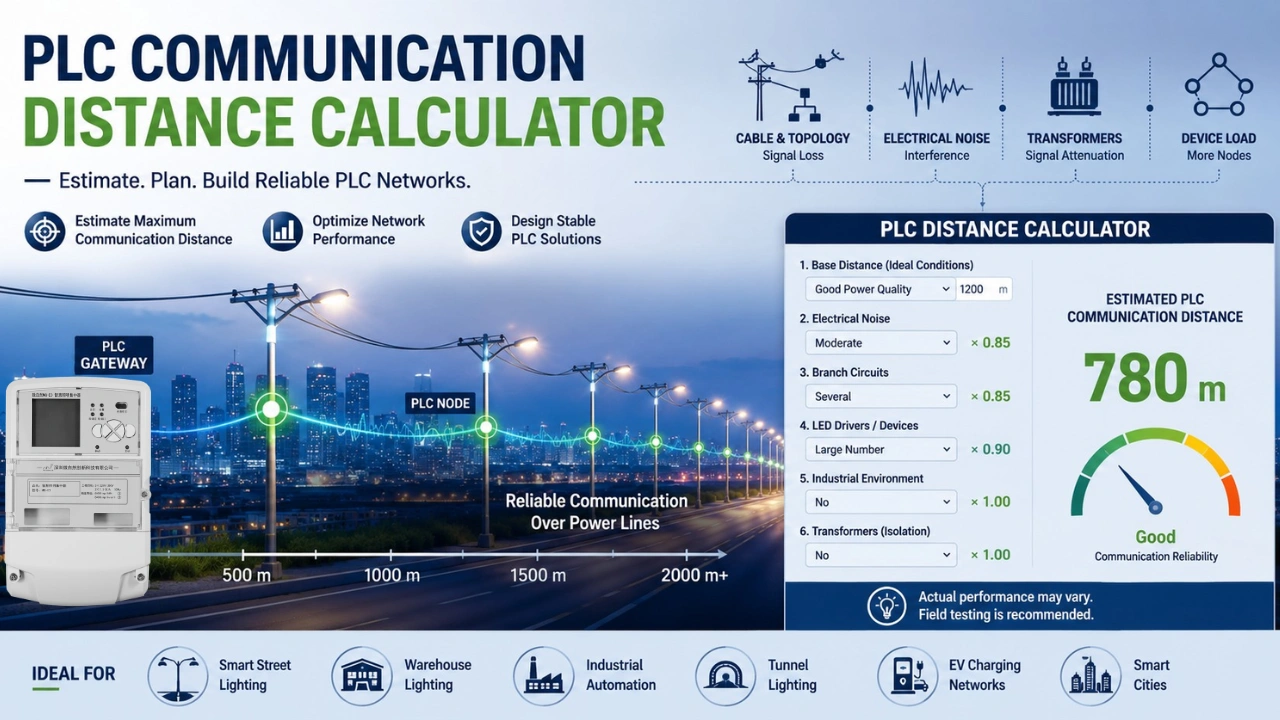

PLC 통신 거리 계산기
다음 공학 공식을 계획 도구로 사용하세요.
1단계: 기본 거리
이상적인 조건에서 이론적인 최대 거리를 선택하세요.
| 네트워크 상태 | 기지 거리 |
|---|---|
| 우수한 전력 품질 | 1500m |
| 좋은 전력 품질 | 1200m |
| 일반 상업용 건물 | 800m |
| 산업 환경 | 500m |
2단계: 감축 계수 적용
기본 거리에 각 적용 요인을 곱합니다.
| 요인 | 배수 |
|---|---|
| 클린 전력선 | ×1.00 |
| 중간 정도의 전기 잡음 | ×0.85 |
| 강한 전기 잡음 | ×0.60 |
| 다중 분기 회로 | ×0.85 |
| 많은 수의 LED 드라이버 | ×0.90 |
| 인근 산업용 모터 | ×0.75 |
| 변압기 통과 | ×0.00 (브리지 장비 설치 제외) |
계산 예시
가정:
- 기준 거리 = 1200m
- 중간 정도의 전기 잡음
- 여러 지선 회로
- 대형 LED 조명 네트워크
예상 거리:
1200 × 0.85 × 0.85 × 0.90
≈ 780미터이는 PLC 네트워크가 대략 신뢰할 수 있게 통신할 수 있음을 시사합니다 780미터 이런 조건에서.
PLC 거리 추정표
| 환경 | 추정 안정 거리 |
|---|---|
| 주거 | 800–1500m |
| 상업용 건물 | 500–1000m |
| 오피스 빌딩 | 500–900m |
| 가로등 | 800–2000m |
| 산업 공장 | 300–800m |
| 창고 | 500–1200m |
| 터널 조명 | 500–1500m |
이 값들은 공학적 추정치이며 현장 테스트로 검증되어야 합니다.
PLC 통신 거리에 영향을 미치는 요인
1. 케이블 품질
새로운 구리 케이블은 일반적으로 노후되거나 부식된 도체보다 감쇠가 더 낮습니다.
더 나은 케이블 품질은 다음과 같은 결과를 낳습니다:
- 신호 손실 감소
- 더 높은 SNR
- 더 나은 소통 안정성
2. 케이블 단면적
더 큰 도체는 일반적으로 저항이 낮아 장거리 통신 성능을 향상시킬 수 있습니다.
3. 전기 잡음
소음 원인으로는 다음이 포함됩니다:
- LED 드라이버
- 모터 구동 장치
- 인버터
- 엘리베이터
- 용접 장비
- 에어컨
전기 잡음이 많을수록 통신 거리는 짧아집니다.
4. 네트워크 위상수
직선 케이블이 여러 가지가 있는 케이블보다 성능이 더 좋습니다. 신규 사용자라면 저희 기사를 확인해 주세요 PLC 스마트 조명 시스템 아키텍처 가이드.
열악한 위상학 원인:
- 신호 반사
- 신호 분할
- 추가 감쇠
5. 연결된 장치 수
각 PLC 노드는 통신 네트워크에 소량의 전기 부하를 추가합니다.
수백 대의 장치가 대규모 배포될 경우 중계기나 최적화된 네트워크 세분화가 필요할 수 있습니다.
6. 변압기 절연
표준 전력 변압기는 일반적으로 고주파 PLC 신호를 차단합니다.
여러 변압기를 아우르는 네트워크의 경우, 엔지니어들은 통신을 유지하기 위해 게이트웨이, 리피터, 브리지 장치를 배치하는 경우가 많습니다.
일반적인 PLC 통신 거리
스마트 가로등
일반적인 사거리:
800–2000미터
상황에 따라 다릅니다:
- 폴 간격
- 분배 캐비닛 설계
- 전기 잡음
창고 조명
일반적인 사거리:
500–1200미터
보통 긴 케이블 선과 적은 분기에서 이득을 봅니다.
터널 조명
일반적인 사거리:
500–1500미터
거리는 다음 조건에 따라 다릅니다:
- 드라이버 품질
- 케이블 라우팅
- 터널 전기 장비
산업 공장
일반적인 사거리:
300–800미터
높은 전기 잡음은 전송 거리를 제한하는 경우가 많습니다.
PLC 통신 거리 개선
엔지니어들은 다음 모범 사례를 따르면 통신 신뢰성을 크게 높일 수 있습니다:
전기 잡음 감소
- 고품질 LED 드라이버를 사용하세요
- 적절한 곳에 EMI 필터를 설치하세요
- 잡음이 있는 장비를 통신 회로에서 분리합니다
케이블 레이아웃 최적화
불필요한 가지는 피하세요.
가능한 한 :
- 방사형 위상을 사용해
- 케이블 불연속을 최소화하기
대규모 네트워크 분할
하나의 매우 큰 PLC 네트워크 대신:
- 여러 PLC 세그먼트 생성
- 게이트웨이를 통해 연결하세요
이로 인해 통신 품질과 유지보수 효율성이 모두 향상됩니다.
선택된 산업용 PLC 모듈
전문 PLC 통신 모듈은 일반적으로 다음을 제공합니다:
- 수신기 감도 향상
- OFDM 성능 향상
- 향상된 오류 정정
- 적응형 네트워킹
- 전기 간섭에 대한 저항 증가
적합한 PLC 모듈을 선택하려면 저희 기사를 참고하세요 PLC 모듈과 PLC 칩셋: 주요 차이점 설명.
